7.6.1 对矿山法施工的隧道围岩和衬砌结构、盾构法施工的隧道拼装环管片、其他地下坑道或结构等，应进行收敛变形观测。

7.6.2 收敛变形观测采用的方法应符合下列规定：
1　当需要测量特定位置的净空对向相对变形时，应采用固定测线法。
2　当需要测量净空断面的综合变形时，可采用全断面扫描法。
3　当需要测量连续范围的净空收敛变形时，可采用激光扫描法。

7.6.3 收敛变形观测应以测线长度测量中误差作为精度衡量指标。对一等和二等精度观测，应采用固定测线法；对三等和四等精度观测，可采用固定测线法、全断面扫描法或激光扫描法。

7.6.4 当采用收敛尺进行固定测线的收敛变形观测时，应符合下列规定：
1　固定测线两端的监测点应安装牢固，监测点的测头应与收敛尺的挂钩匹配。安装后应进行监测点与收敛尺接触点的符合性检查，符合性检查应独立观测3次，观测较差不应大于测线长度中误差的2倍。
2　各等级固定测线的长度宜符合表7.6.4的规定。

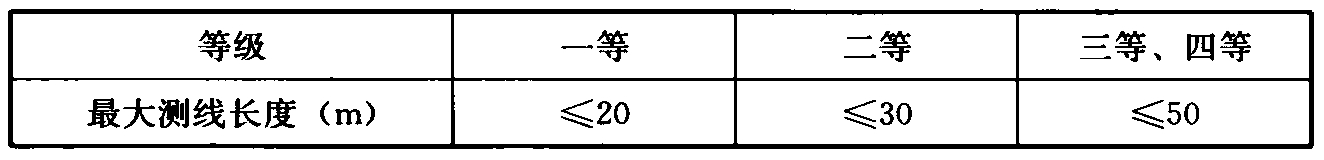

表7.6.4　固定测线收敛变形观测的最大测线长度

7.6.5 当采用全站仪对边测量法进行固定测线的收敛变形观测时，应符合下列规定：
1　固定测线两端宜布设棱镜或反射片等观测标志。二等及以下固定测线采用免棱镜观测时，可布设简易定位标志。
2　一等观测的全站仪标称精度不应低于1″和（1mm＋1ppm）；二等及以下观测，当采用基于无合作目标激光测距功能的全站仪观测时，标称精度不应低于2″和（2mm＋2ppm）。观测前应测定无合作目标测距加常数，并应对观测边长进行加常数改正。
3　对边测量时，应依次照准固定测线的两个端点，通过分别测定其三维坐标，计算固定测线的长度。观测技术要求应符合表7.6.5的规定。

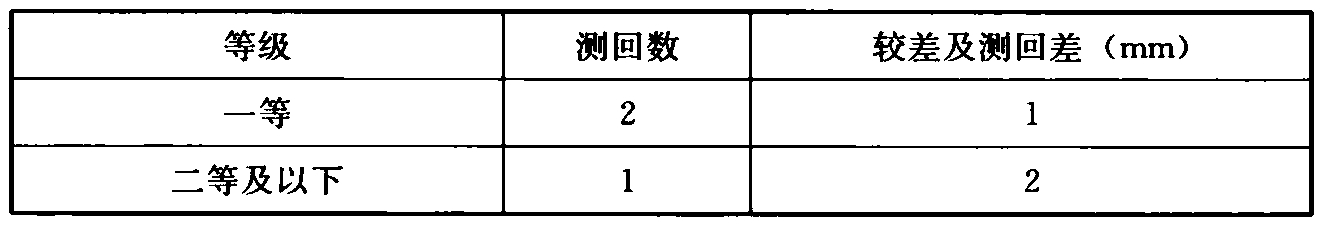

表7.6.5　全站仪固定测线的收敛变形观测技术要求

7.6.6 当采用手持测距仪进行二等及以下固定测线收敛变形观测时，应符合下列规定：
1　固定测线两端应分别设置对中点、瞄准点。
2　手持测距仪的标称精度不应低于1.5mm，尾部应有对中装置。
3　观测前应检测测距仪加常数。对收敛变形观测成果，应进行加常数改正。
4　观测时，测距仪应分别对中、瞄准固定测线的两个端点。每条测线应独立观测3测回，测回间应重新对中、瞄准，当测回间互差不大于2mm时，应取算术平均值作为观测成果。

7.6.7 当采用全站仪断面扫描法进行二等及以下收敛变形观测时，应符合下列规定：
1　应在同一竖向剖面内设置仪器对中点、定向点和检核点，收敛断面应垂直于结构中线。
2　采用具有免棱镜激光测距功能、自动驱动型全站仪，全站仪标称精度不应低于2″和（2mm＋2ppm）。
3　断面上的测点宜按0.2m～0.3m步长等密度采集，采集点应包含起点、终点、拼装缝等特征点，断面上每段线形（直线或圆弧）的监测点不应少于5点。宜采用全站仪的机载数据采集软件进行自动采集。
4　应结合结构表面特点建立数据处理模型。数据处理前应删除异常点，数据处理后应输出包括特征点的径向长度在内的断面变形数据，进行不同期数据的比较。
5　成果应以表格和展开图的形式表达。

7.6.8 当采用激光扫描法进行收敛变形观测时，作业要求应符合本规范第4.7节的相应规定。

7.6.9 收敛变形观测应提交下列成果资料：
1　固定测线或收敛断面布置图。
2　观测成果表。
3　收敛变形观测成果图。
