《建筑结构检测技术标准》GB/T 50344-2019
附录P 钢-混凝土组合结构中钢构件的无损探测方法 / P.6 圆形钢构件的探测

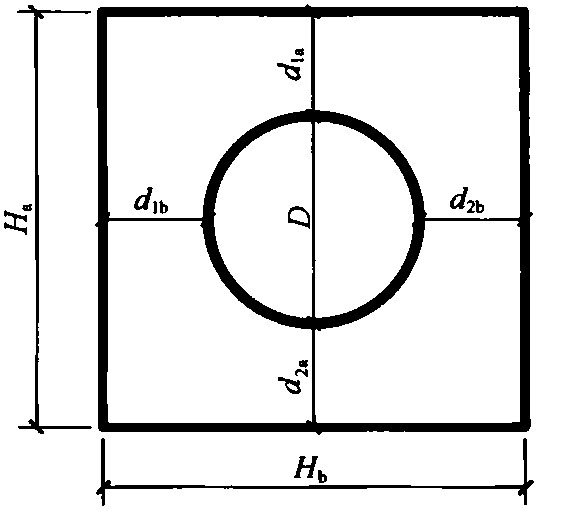

P.6.1 矩形混凝土构件中圆形钢构件的主控尺寸的探测宜采使用雷达仪，探测的尺寸可包括圆形钢构件的直径D和弧面钢板保护层厚度（图P.6.1）。
P.6.2
用雷达仪探测矩形混凝土构件中圆形钢构件主控尺寸的操作应符合下列规定：
1 用雷达检测两个相对侧面弧面钢板。
2 拾取雷达图像中弧面板的反射波同相轴异常点。
3 弧形反射异常的顶点到雷达图像零点的距离为该侧面最小保护层厚度。
4 圆形钢构件的直径可通过下式计算确定：
Ha、Hb——组合构件在相邻方向的边长；
d1a、d1b——弧面钢板保护层厚度，可使用探测值，也可使用打孔的实测值；
d2a、d2b——与d1a、d1b相对侧面的保护层厚度。 5 应对矩形组合构件的另一对侧面进行相同步骤的探测测试，并应将得到的圆形构件直径与前面得到的直径进行比较。
P.6.3 圆形组合构件中圆形钢构件的主控尺寸宜采使用雷达仪探测，探测的尺寸可包括：圆形钢构件的直径，弧面钢板保护层厚度，其最小保护层厚度也可用钢筋探测仪测试。
P.6.4 圆形组合构件中圆形钢构件的主控尺寸探测宜按下列步骤进行：
1 根据雷达仪等探测曲线图的背景本底值等确定最小保护层的位置；
2 用雷达仪或钢筋探测仪探测该处最小保护层厚度dmin；探测与其相对点的保护层厚度；
3 探测与第2款正交直径上的保护层厚度；
4 圆形钢构件的直径可通过计算确定。
