《建筑结构检测技术标准》GB/T 50344-2019
附录Q 轻质围护结构瞬时风动力系数试验方法 / Q.2 试验装置
Q.2.1 轻质围护结构面层在瞬时风作用下动力系数的试验装置应分成测试装置和模拟瞬时风的试验设备。
Q.2.2 测试装置应由承受瞬时风作用的单自由度弹簧拉接板、测试仪表和安装支架三部分构成。
Q.2.3 单自由度弹簧拉接板应为钢质圆板，直径应与试验设备导流管出风口的直径相同。钢质圆板的厚度应根据所模拟面层的质量确定，也可由厚度相同的数个圆板组合而成。

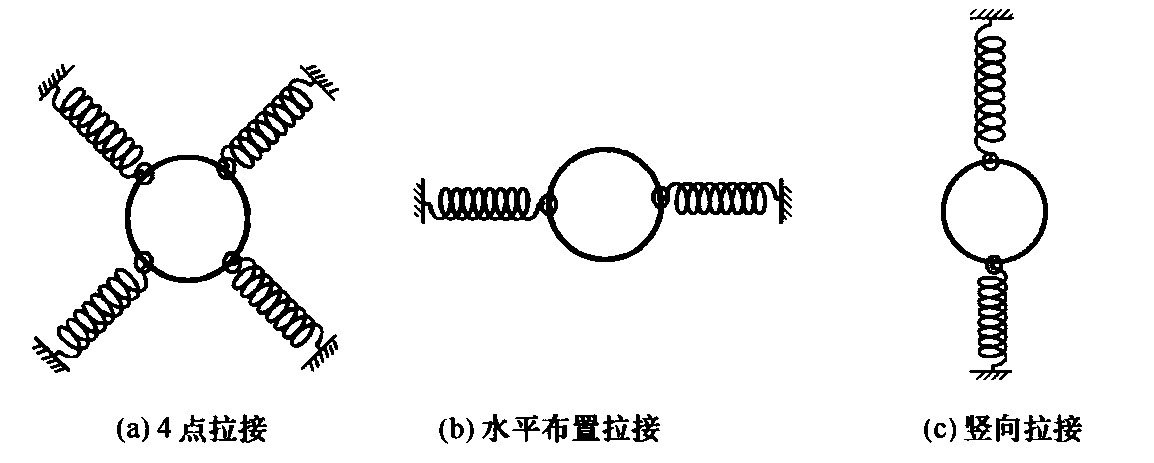

Q.2.4 拉接板应采用对称布置的拉接弹簧固定在支架上（图Q.2.4）。拉接弹簧的刚度应通过试验调整确定。
Q.2.5 测试装置的测试仪表应具备自动记录下列测试数据的功能：
1 拉接板在试验风速突然变化时的振幅；
2 拉接板在均匀风速作用下的位移；
3 拉接板平行处的风速。
Q.2.6 测试仪表应安装在支架上。
Q.2.7 支架在模拟的风荷载作用下的变形不应对受荷拉接板位移和振幅的测试构成影响。
Q.2.8 模拟瞬时风的试验设备应由风机、导流管和风速测试仪表构成。
Q.2.9 风机宜能提供足够的动力，导流管出风口应为圆形，风速测试仪应测试导流管出风口处的风速。
Q.2.10 试验设备应有调整导流管出风口风速的功能。
