D.0.1 采用钻芯机、金刚石钻磨头、拉脱仪，应符合本规程第3.1节的要求。

D.0.2 建立专用测强曲线或地区测强曲线时，混凝土用水泥应符合现行国家标准《通用硅酸盐水泥》GB175的规定；混凝土用砂、石应符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ52的规定；混凝土拌合用水应符合现行行业标准《混凝土用水标准》JGJ63的规定。

D.0.3 应选用本地区常用水泥、粗骨料、细骨料，按常用配合比制作混凝土强度等级为C15、C20、C30、C40、C50、C60、C70、C80的标准试件。

D.0.4 试件准备应符合下列规定：
1　试模应符合现行行业标准《混凝土试模》JG237的规定；
2　每一混凝土强度等级的试件，应采用同一盘或同一车混凝土中取出均匀装模振动成型，边长为150mm×150mm×150mm的立方体试件；
3　试件拆模后浇水养护7d，然后按“品”字形堆放在不受日晒雨淋处自然养护；
4　试件的测试龄期宜分为1d、3d、7d、14d、28d、60d、90d、180d和360d；
5　对同一强度等级的混凝土，应一次成型完成；
6　试件制作数量不应少于表D.0.4的规定。

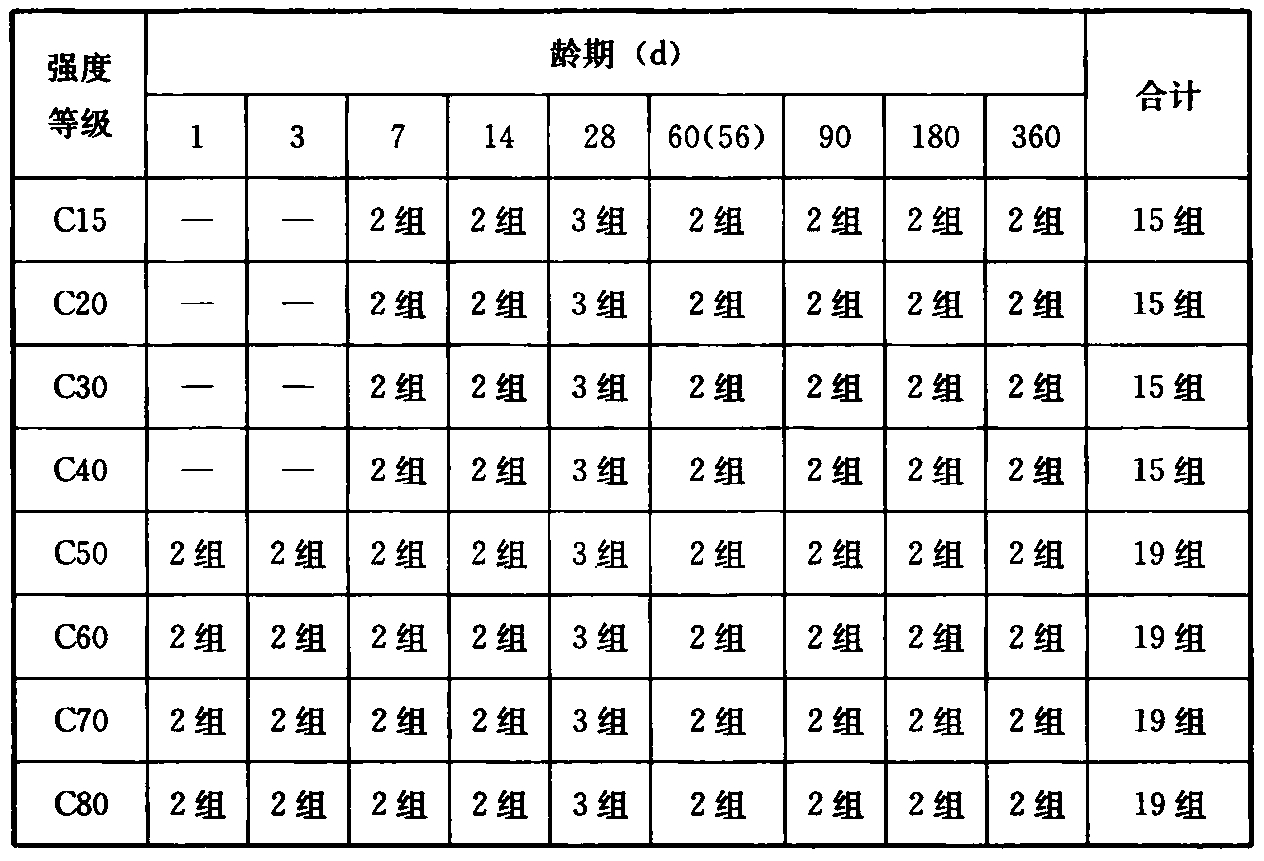

表D.0.4　混凝土试件制作数量

D.0.5 试件测试应符合下列规定：
1　到达规定龄期时，取出两组同等级试件，一组试件钻制拉脱试件，另一组试件进行抗压试验；
2　记录每个拉脱试件试验得到的最大测试力Fi宜精确至1N；测量试件断裂处相互垂直位置的直径尺寸D1、D2宜精确至0.1mm；计算混凝土拉脱强度值fp，i宜精确至0.001MPa；
3　抗压强度试验应符合现行国家标准《普通混凝土力学性能试验方法标准》GB/T 50081的规定，根据试压结果计算的抗压强度值fcu，i宜精确至0.1MPa。

D.0.6 测强曲线计算应符合下列规定：
1　数据整理汇总，将测试所得的试件拉脱强度值和试件抗压强度值汇总；
2　按本规程公式（5.2.2）进行回归分析，计算误差。测强曲线的相对标准差er和平均相对误差δ，应按本规程公式（6.1.3-1）、公式（6.1.3-2）计算。

D.0.7 测强曲线误差满足本规程第6.1.3条的要求时，可作为专用或地区测强曲线。

D.0.8 混凝土抗压强度换算值可根据回归测强曲线按系列拉脱强度代表值计算，列出测点混凝土抗压强度换算表供速查使用。
