6 基桩检测 / 6.6 磁测桩法
6.6.1 磁测桩法可用于测定基桩的钢筋笼长度。
6.6.2 采用磁测桩法检测基桩钢筋笼长度的检测数量应符合本标准第6.4.2条的规定。
6.6.3 磁测桩检测仪应符合下列规定：
1 具有自动采集、自动存储、实时显示接收信号时程曲线的功能；
2 磁场测量范围应为-99999nT～+99999nT，分辨率宜优于50nT；
3 深度分辨率宜优于5cm，深度误差宜小于0.5m；
4 工作环境温度宜为0℃～50℃。
6.6.4 磁场传感器应符合下列规定：
1 测量深度不宜小于100m；
2 1.5MPa水压下不渗水。

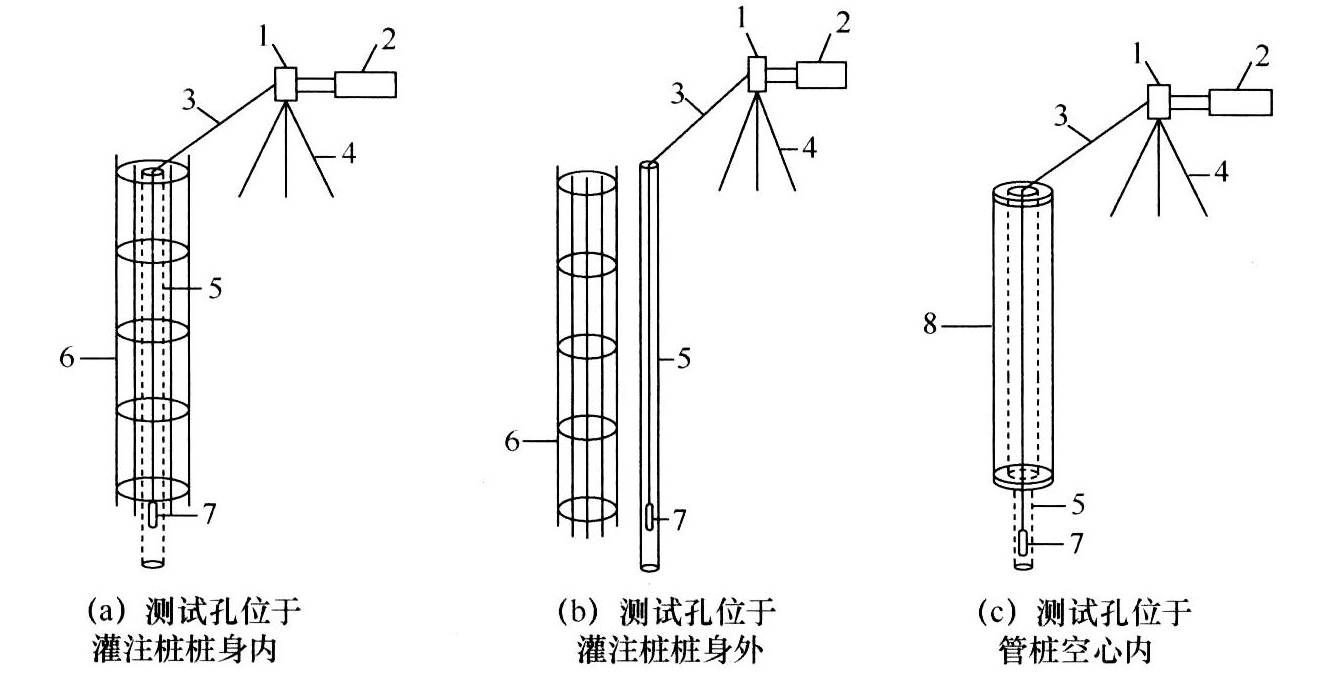

6.6.5 测试孔的布置应符合下列规定（图6.6.5）：
1—深度记录器；2—磁场测试仪；3—电缆线；4—三脚架；5—测试孔；
6—灌注桩钢筋笼；7—磁场传感器；8—管桩
2 钻取测试孔宜采用液压操纵的钻机，钻机设备安装必须周正、稳固、底座水平。钻机立轴中心、天轮中心（天车前沿切点）与孔口中心必须在同一铅垂线上。应确保钻机在钻芯过程中不发生倾斜、移位，桩身内测试孔垂直度偏差不宜大于0.5%，土层中测试孔垂直度偏差不宜大于1%。
3 测试孔内径宜为60mm～90mm，测试孔深度宜比钢筋笼底端深5m。
4 当测试孔周围存在软弱土层时，宜在测试孔中设置聚氯乙烯管护孔，聚氯乙烯管内径宜为60mm～90mm。
6.6.6 检测前，应检查测试孔或聚氯乙烯管的畅通情况，磁场传感器应能在测试深度内升降顺畅。
6.6.7 现场检测应符合下列规定：
1 将磁场传感器放入测试孔中，从下往上进行磁场垂直分量（Z）强度的测量，测点间距宜为100mm～200mm。
2 人工拉线应保证传感器缓慢匀速上升，移动速率宜为10m/min～15m/min，严禁拉线过快。
3 根据实时记录和显示的深度-垂直分量（H-Z）曲线，钢筋笼底部以下段实测背景磁场值Z0应平滑稳定，钢筋笼底部处应反应明显，并应初步判断测试信号正常。
4 每根受检桩记录的有效实测曲线不应少于2条。多次实测的曲线一致性较差时，应分析原因，增加检测次数。
5 当钢筋笼检测长度与设计长度明显不符时，应复测。
6.6.8 采用磁测桩法检测钢筋笼长度，钢筋笼底端位置应按下列方法判定：
1 根据实测深度-垂直分量（H-Z）曲线下端平滑稳定的Z值判定测区垂直分量背景值Z0；当垂直分量（Z）值相对背景场值Z0明显变化时可判定有钢筋笼存在；

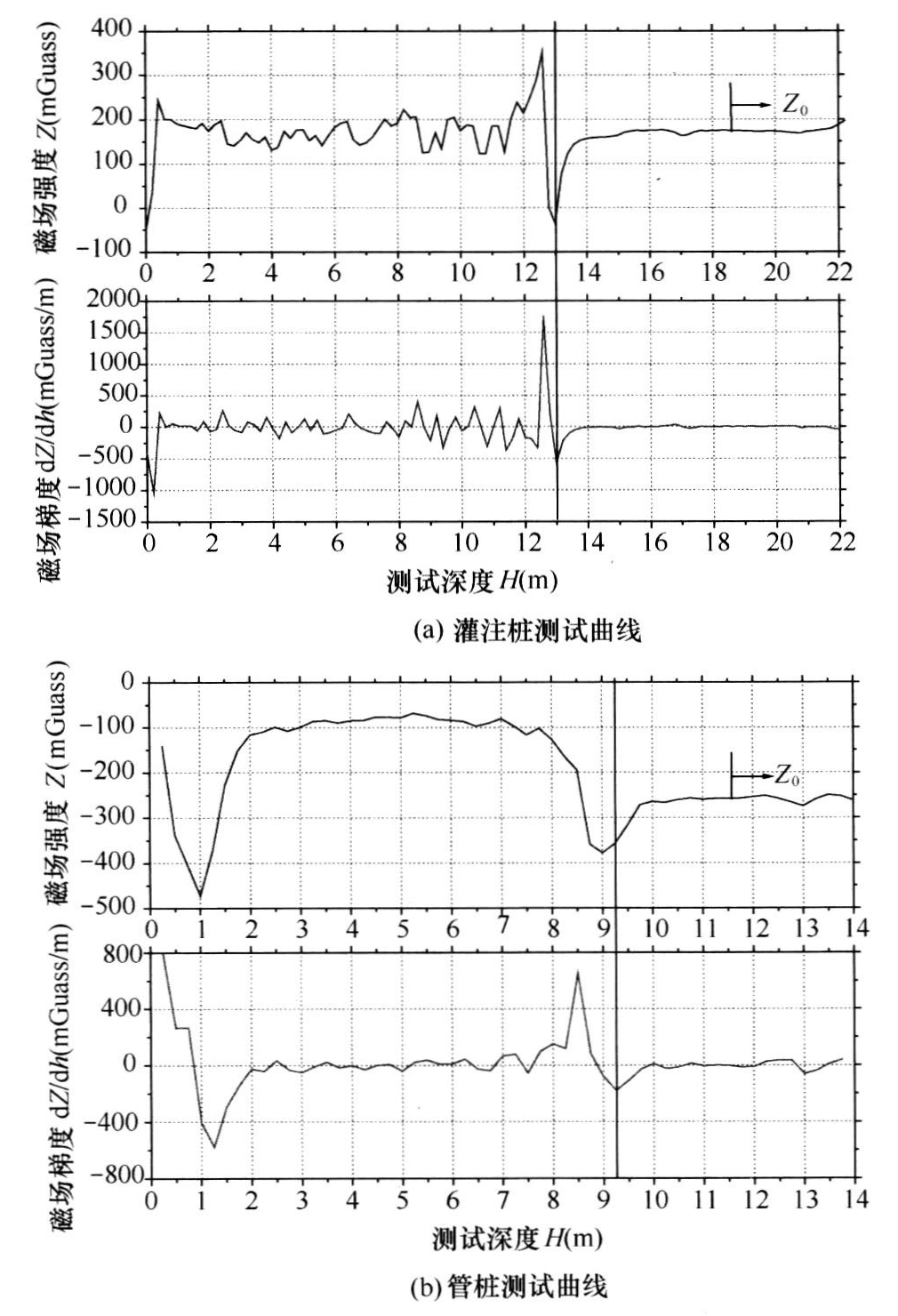

2 根据深度-垂直分量（H-Z）曲线和深度—磁场垂直分量梯度（H-dZ/dh）曲线综合判定钢筋笼底端位置。取H-Z曲线底部垂直分量由小于背景场的极小值转成大于背景场的拐点（或H-dZ/dh曲线底部最深的极值点）对应的深度位置（图6.6.8）。
