《木结构现场检测技术标准》JGJ/T 488-2020
附录B 阻力仪和应力波检测木构件缺陷方法
B.0.1 阻力仪检测法检测木构件缺陷应符合下列规定：
1 当采用阻力仪检测法时，宜采用特制钢架等固定装置进行操作，检测宜垂直于木构件的长度方向进行，应保证钻针始终垂直于木构件表面，同时应保持钻针进入木构件时角度不发生变化；
2 对木构件中贴近楼面、地面等不易进行垂直构件长度方向检测的部位，可在阻力仪端部安装45。钻孔适配器进行斜向检测。
B.0.2 应力波检测法检测木构件缺陷应符合下列规定：
1 选定木构件待检测断面时，应记录木构件断面详细尺寸、形状及检测位置，测量中检测断面宜选择1个～3个；

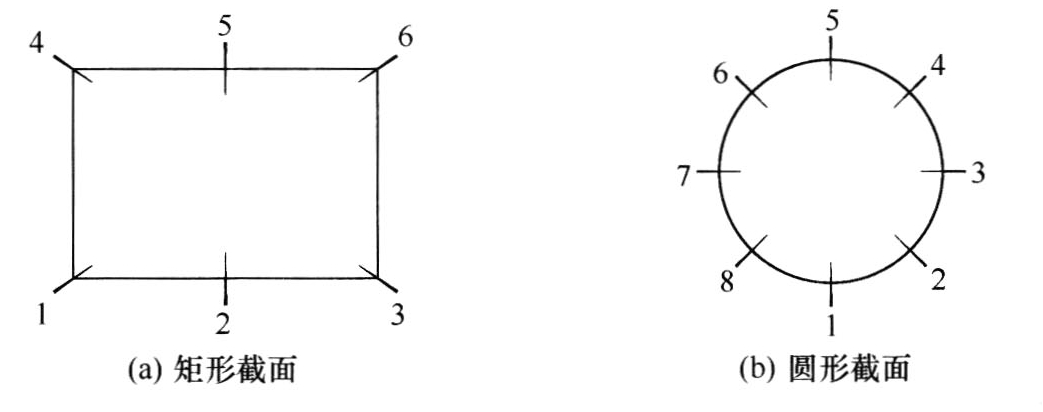

2 当采用应力波检测法检测构件断面时，应确保每个传感器间连接良好，传感器应均匀分布（图B.0.2），相邻传感器间距不应大于100mm；木构件直径或宽度不小于300mm时，传感器布置数量不宜少于10个；
1～8—检测位置及方向
B.0.3 主要木构件应在构件的中部或勘察发现缺陷的周边位置进行延伸检测。有明显缺陷的区域，应在该区域增加检测次数，确定缺陷范围。
B.0.4
木构件缺陷检测判定应符合下列规定：
1 根据阻力值曲线的变化，可将钻头测定的全区域分为无缺陷区、腐朽虫蛀区、裂缝或空洞三类区段，各区段的判别方法可按表B.0.4确定。
表B.0.4 阻力值曲线判别木材缺陷的参考方法

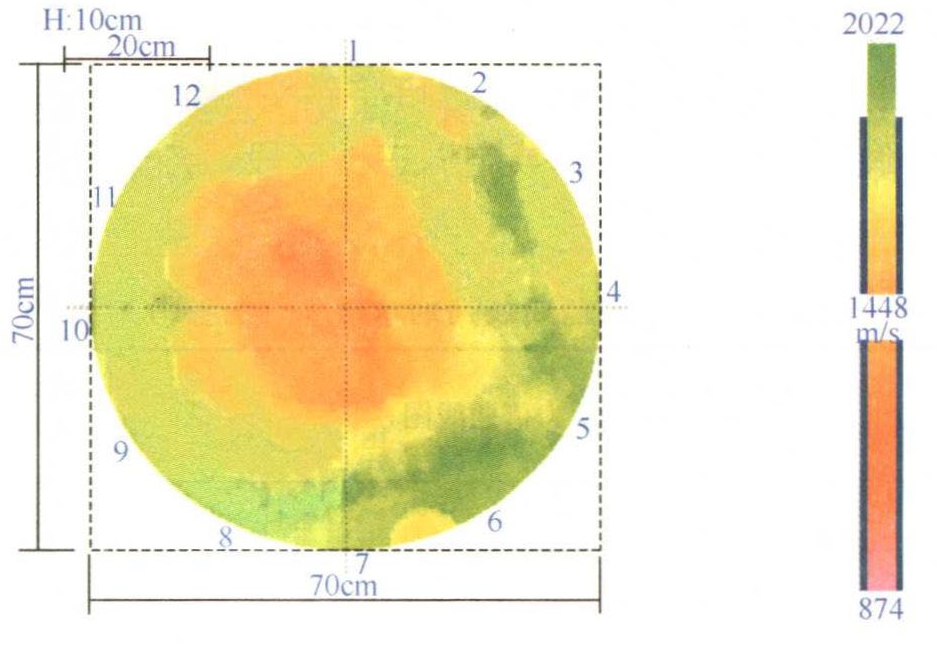

2 当采用应力波扫描仪获得木构件测定断面的彩色图像时，图像的颜色应直观显示木构件的健康状况，并且图像颜色的分布应由波速值大小决定，颜色由紫红色过渡到绿色表示波速由低值逐渐增大至高值（图B.0.4）。
Ar——阻力仪修正的缺陷面积（mm2）；
Lr1——单路径（第1条路径）上阻力仪检测缺陷长度（mm）；
Lr2——单路径（第2条路径）上阻力仪检测缺陷长度（mm）；
Li1——第1条路径上对应的应力波扫描仪检测缺陷长度（mm）；
Li2——第2条路径上对应的应力波扫描仪检测缺陷长度（mm）。
