《民用建筑可靠性鉴定标准》GB 50292-2015
附录C 混凝土结构耐久性评估 / C.3 近海大气环境下钢筋混凝土耐久性评估

C.3.1 近海大气区混凝土表面氯离子浓度宜通过实测按下列规定确定。
1  混凝土表面氯离子浓度(Ms)可按下列公式确定：

M s = k t 1         （C.3.1-1）
K = M s 2 t 0        （C.3.1-2）
式中：k——混凝土表面氯离子聚集系数；
t1——混凝土表面氯离子浓度达到稳定值的时间（年），无调查数据时，涨潮岸线100m以内取10年，距涨潮岸线100m～300m取15年；
t0——结构建成至检测时的时间（年），t0＞t1时，取t0＝t1；
Ms2——混凝土表面氯离子浓度实测值（kg/m3）。
2  当实测有困难时，距涨潮岸线100m以内混凝土表面氯离子最大浓度可按表C.3.1取用，距涨潮岸线100m～300m时，应再乘以0.77予以修正。

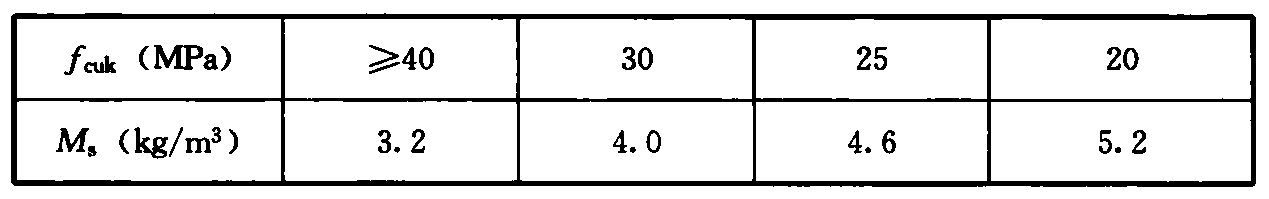

表C.3.1　距涨潮岸线100m以内混凝土表面氯离子最大浓度M

C.3.2 临界氯离子浓度可按表C.3.2采用。

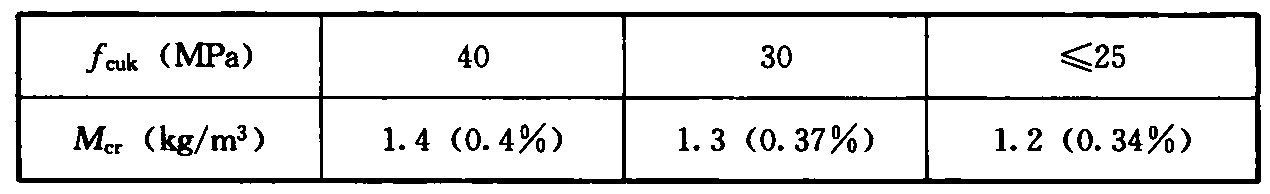

表C.3.2　临界氯离子浓度M
注：1　括号内数字为占胶凝材料的质量比；
2　混凝土强度等级高于C40时，混凝土强度每增加10MPa，临界氯离子浓度增加0.1kg/m3。

C.3.3 近海大气环境下混凝土构件按保护层锈胀开裂评估的耐久年限，可根据混凝土强度推定值和保护层厚度实测值按表C.3.3进行评估。

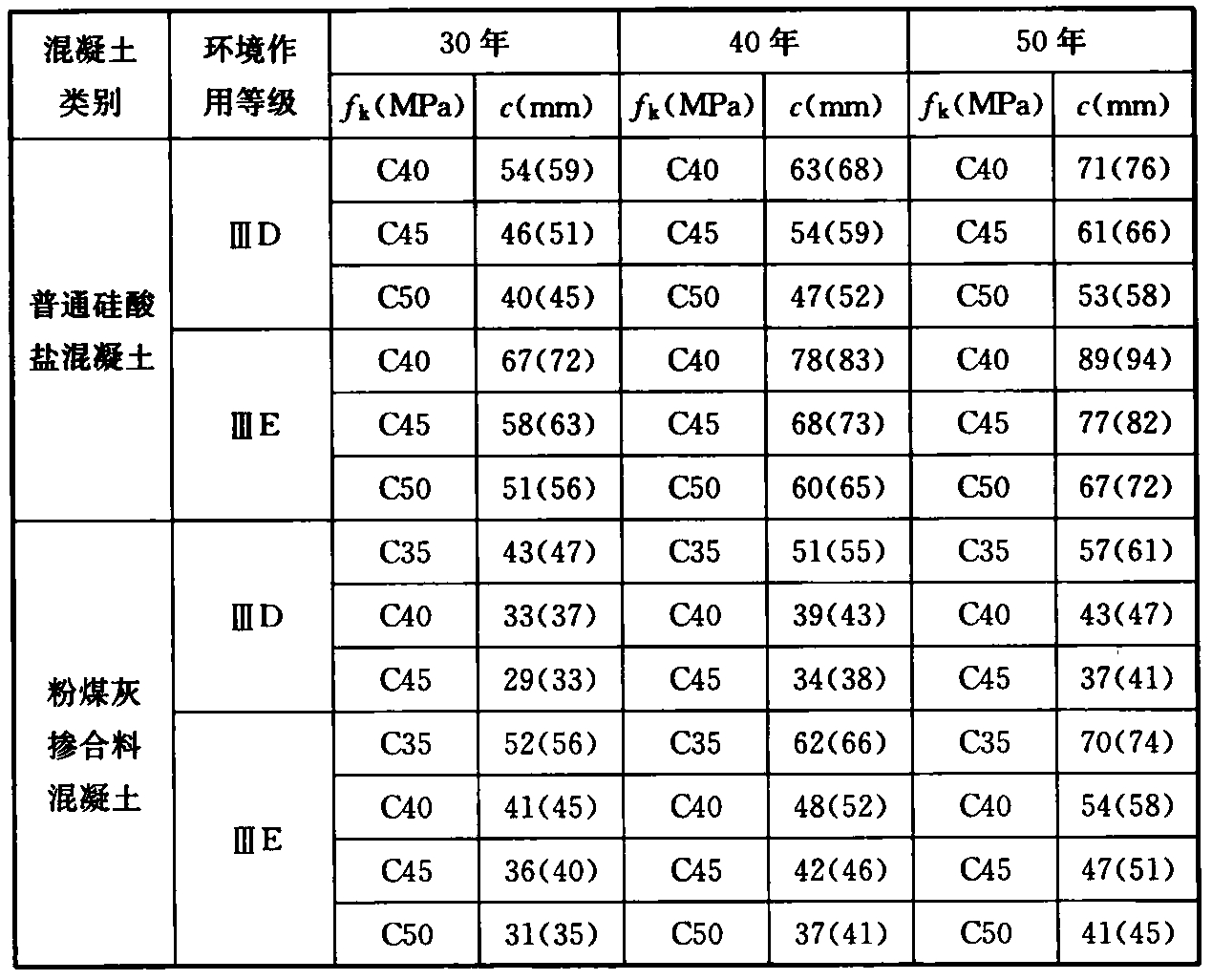

表C.3.3　近海大气环境下混凝土构件按保护层锈胀开裂评估的耐久年限
注：1　表中符号c为混凝土保护层厚度；
2　临界氯离子浓度及表面氯离子浓度应按本标准表C.3.1、表C.3.2取用；
3　粉煤灰混凝土的粉煤灰掺量占胶凝材料30%；
4　表中括号内保护层厚度用于南方炎热、干湿交替频繁的地区；
5　环境作用等级为C级的构件，可将实测保护层厚度增加10mm后，按表中环境作用等级ⅢD评估；
6　接触除冰盐环境，可按本表同环境作用等级评估；
7　评估时可根据构件混凝土强度推定值与实测保护层厚度插入取值。

C.3.4 实测表面氯离子浓度低于本标准表C.3.1给出的Ms值，且差值超过25％时，可降低一个环境作用等级进行评估。
