7.4.1 半电池电位检测结果可采用电位等值线图（图7.4.1）表示被测结构及构件中钢筋的锈蚀性状。宜按合适比例在结构及构件图上标出各测点的半电池电位值，可通过数值相等的各点或内插等值的各点绘出电位等值线。电位等值线的最大间隔宜为100mV。

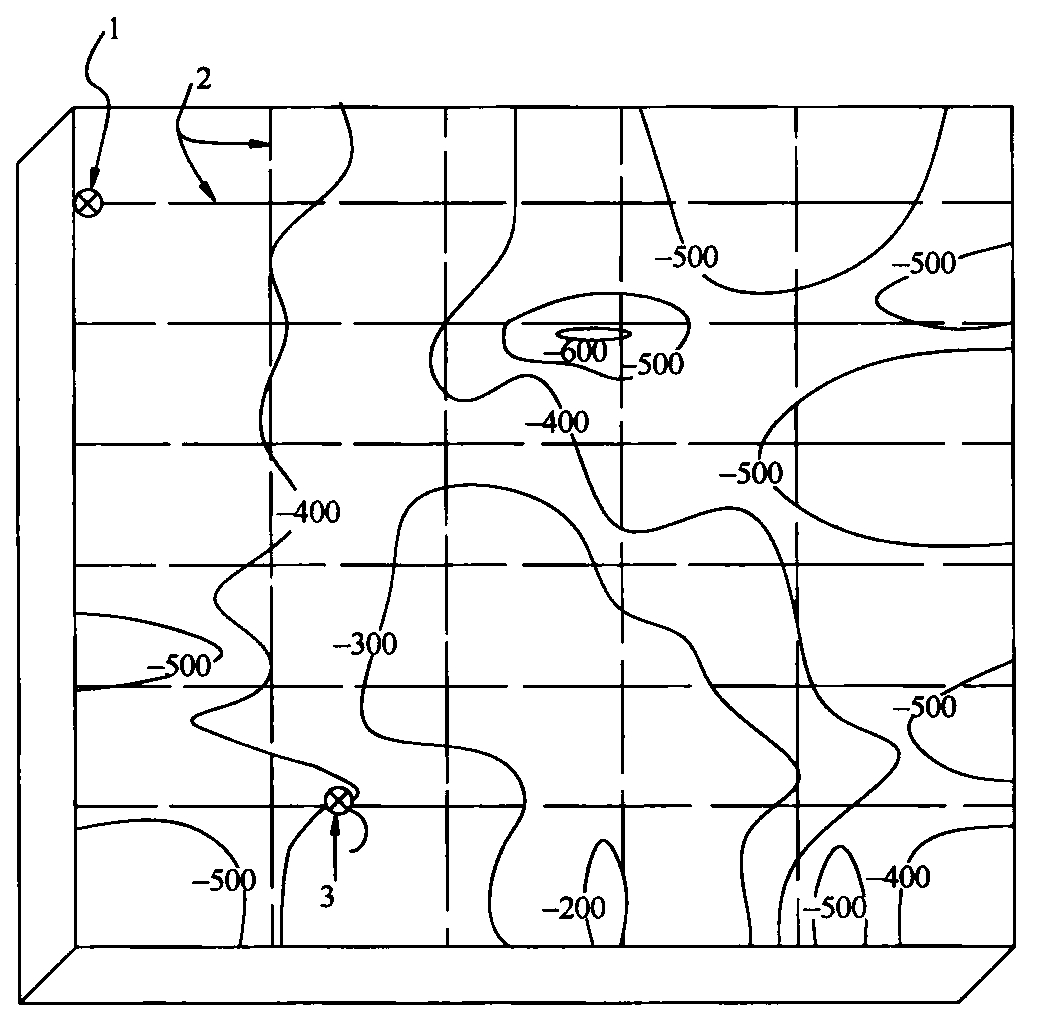

图7.4.1　电位等值线示意
1—半电池电位法钢筋锈蚀检测仪与钢筋连接点；2—钢筋；3—铜-硫酸铜半电池

7.4.2 当采用半电池电位值评估钢筋锈蚀状态时，应根据表7.4.2进行钢筋锈蚀性状判断。

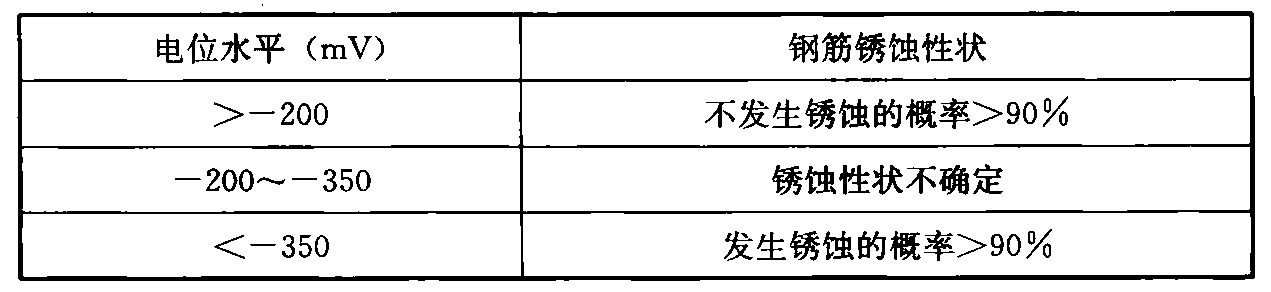

表7.4.2　半电池电位值评价钢筋锈蚀性状的判据
