8.2.1 钢筋锈蚀性状监测系统应由中央控制器、总线接口、集线节点、锈蚀传感器、参比电极和电缆等构成。

8.2.2 中央控制器采样频率不宜小于1000Hz。

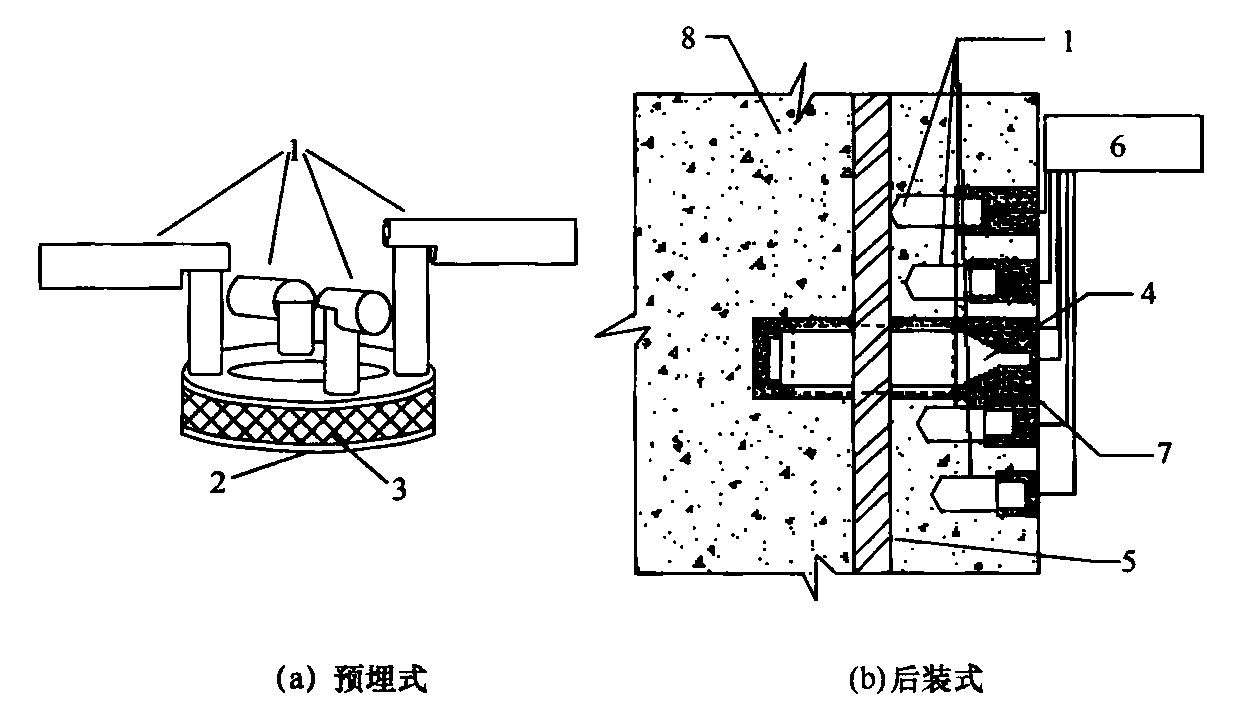

8.2.3 锈蚀传感器（图8.2.3）应由一个阴极和若干个阳极组成。阳极宜采用与钢筋相同的材料制作，阴极宜为由钛金属网与二氧化锰参比电极组成。

图8.2.3　锈蚀传感器示意
1—阳极；2—基座；3—钛金属网；4—阴极；5—钢筋；6—集线节点；7—密实填充物；8—混凝土

8.2.4 参比电极的正常工作温度宜为-10℃～40℃；在室温（23±2）℃时，参比电极在饱和Ca（OH）2溶液中与甘汞电极比对，电位差不宜低于170mV，且不宜高于220mV。
