《混凝土中钢筋检测技术标准》JGJ/T 152-2019
9 基桩钢筋笼长度检测 / 9.4 检测数据处理

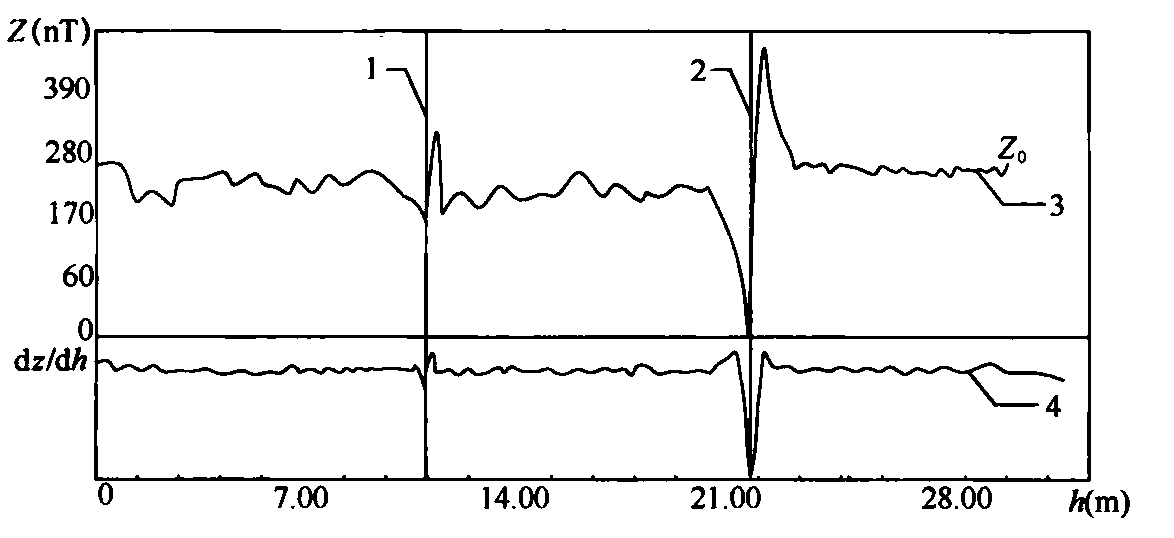

9.4.1 应根据实测磁场垂直分量（Z）曲线下端平稳段的Z值来确定磁场垂直分量背景值Z0，（图9.4.1）。
1—钢筋笼接头；2—钢筋笼端部；3—磁场垂直分量；4—磁场垂直分量梯度
9.4.2 磁场垂直分量梯度值应按下式计算：
Z1、Z2——上下测点的实测磁场垂直分量强度值（nT）；
△h——上下测点的测点距（m）。
9.4.3 钢筋笼底端深度应根据实测磁场垂直分量曲线和磁场垂直分量梯度曲线（图9.4.1）进行综合判定，并应符合下列规定：
1 根据磁场垂直分量-深度（Z-h）曲线确定时，应取磁场垂直分量-深度（Z-h）曲线深部由小于背景场的极小值转变成大于背景场值的拐点（斜率最大处）所对应的深度位置；
2 根据磁场垂直分量梯度-深度（dz/dh-h）曲线确定时，应取磁场垂直分量梯度-深度（dz/dh-h）曲线最深的明显极值点所对应的深度位置。
