《混凝土结构现场检测技术标准》GB/T 50784-2013
4 混凝土力学性能检测 / 4.3 混凝土劈裂抗拉强度检测

4.3.1 混凝土劈裂抗拉强度应采用取样法进行检测，检测结果可作为结构性能评定的依据。

4.3.2 混凝土劈裂抗拉强度的试件和测试应符合下列规定：
1  混凝土芯样直径为100mm或150mm且宜大于骨料最大粒径3倍，芯样长度宜大于直径的2倍；
2  将芯样切割、磨平，制成高径比为2.0±0.1的芯样试件；
3  在芯样试件上标出两条承压线，两条承压线彼此相对并应位于同一轴向平面，两线的末端在芯样试件的端面相连；
4  按现行国家标准《普通混凝土力学性能试验方法标准》GB/T 50081的相关规定进行劈裂试验，确定试件的破坏荷载；
5  单个试件的劈裂抗拉强度应按下式计算：

f t , c o r , i = 2 F i π x d x l = 0.637 × F i / A i         (4.3.2)
式中：
ft,cor,i——试件劈裂抗拉强度，精确至0.1MPa；
Fi ——试件破坏荷载（N）；
Ai ——试件劈裂面积（mm2）；
l ——试件高度（mm）；
d ——劈裂面试件直径（mm）。

4.3.3 单个构件混凝土劈裂抗拉强度应按下列规定进行检测和推定：
1  从构件上钻取芯样，芯样位置应均匀分布；
2  应将取得的芯样加工成3个试件；
3  应按本标准第4.3.2条的规定检测每个芯样试件的劈裂抗拉强度；
4  该构件混凝土劈裂抗拉强度的推定值可按芯样试件劈裂抗拉强度的最小值确定。

4.3.4 批量检测混凝土劈裂抗拉强度应符合下列规定：
1  应将混凝土强度等级和质量状况相近的同类构件划分为一个检验批；
2  受检构件数量应按本标准表3.4.4确定；
3  每个受检构件上的取样数量不宜超过2个，总取样数量不应少于10个；
4  应按本标准第4.3.2条的规定检测每个芯样试件的劈裂抗拉强度。

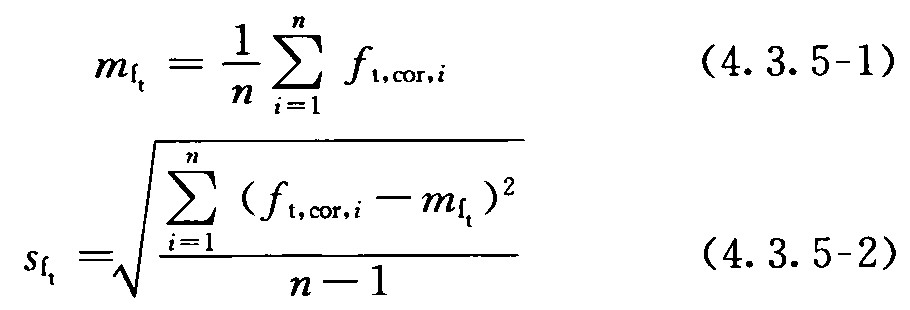

4.3.5 批量检测混凝土劈裂抗拉强度时，样本劈裂抗拉强度平均值和样本劈裂抗拉强度标准差应按下列公式计算：

式中：
mft ——样本劈裂抗拉强度平均值，精确至0.1MPa；
n ——样本容量，取试件数量；
sft ——试件劈裂抗拉强度标准差，精确至0.1MPa。

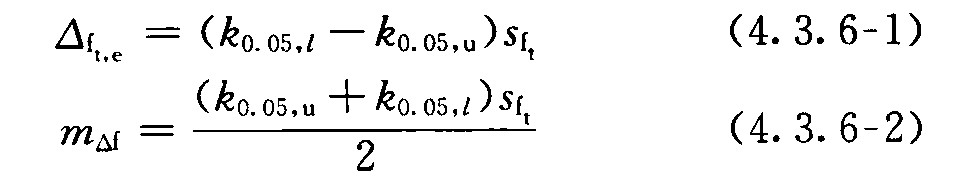

4.3.6 批量检测混凝土劈裂抗拉强度时，检验批混凝土劈裂抗拉强度推定区间上限与下限差值及其均值应按下列公式计算：

式中：
Δft,e ——推定区间上限与下限的差值，精确至0.1MPa；
mΔf ——推定区间上限与下限的均值，精确至0.1MPa。

4.3.7 检验批混凝土劈裂抗拉强度可按下列规定进行推定：
1  当推定区间上限与下限差值不大于0.1mΔf时，检验批混凝土劈裂抗拉强度推定值应按下式进行计算：

f t , e = m f t - k 0.05 , u s f t         (4.3.7-1)
式中：
ft,e ——检验批混凝土劈裂抗拉强度推定值。 2  当推定区间上限与下限差值大于0.1mΔf时，该检验批混凝土劈裂抗拉强度推定值可按下式计算：
f t , e = f t , min         (4.3.7-2)
式中：
ft,min ——试件劈裂抗拉强度最小值。
