《混凝土结构现场检测技术标准》GB/T 50784-2013
6 有害物质含量及其作用效应检验 / 6.3 混凝土中碱含量检测

6.3.1 混凝土中碱含量应以单位体积混凝土中碱含量表示。

6.3.2 混凝土碱含量测定所用试样的制备应符合本标准第6.2.2条的规定。

6.3.3 混凝土总碱含量的检测应按符合下列规定：
1  混凝土总碱含量的检测操作应符合现行国家标准《水泥化学分析方法》GB/T 176的有关规定；

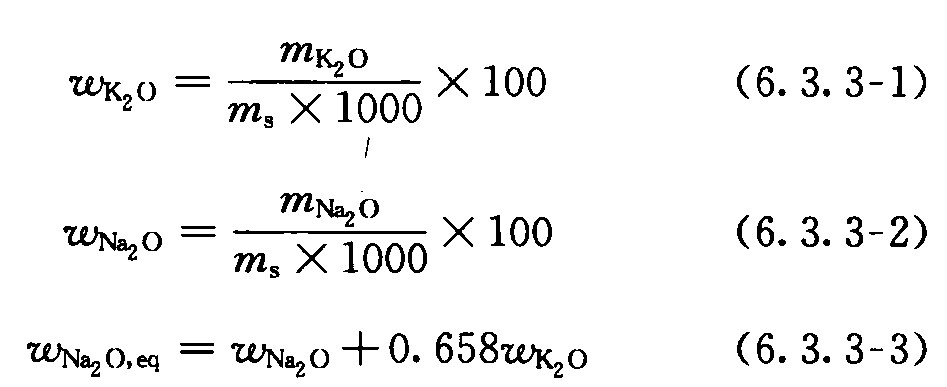

2  样品中氧化钾质量分数、氧化钠质量分数和氧化钠当量质量分数应按下列公式计算：

式中：
ωK2O ——样品中氧化钾的质量分数（％）；
ωNa2O ——样品中氧化钠的质量分数（％）；
ωNa2O，eq ——样品中氧化钠当量的质量分数，即样品的碱含量（％）；
mK2O ——100mL被检测溶液中氧化钾的含量（mg）；
mNa2O ——100mL被检测溶液中氧化钠的含量（mg）；
ms ——样品的质量（g）。 3  样品中氧化钠当量质量分数的检测值应以3次测试结果的平均值表示；
4  单位体积混凝土中总碱含量应按下式计算：
式中：
ma,t ——单位体积混凝土中总碱含量（kg）；
ρ ——芯样的密度（kg/m3），按实测值；无实测值时取2500kg/m3；
mcor ——芯样的质量（g）；
mc ——芯样中骨料的质量（g）；
ω — Na2O，eq ——样品中氧化钠当量的质量分数的检测值（％）。

6.3.4 混凝土可溶性碱含量的检测应按符合下列规定：
1  准确称取25.0g(精确至0.01g)样品放入500mL锥形瓶中，加入300mL蒸馏水，用振荡器振荡3h或80℃水浴锅中用磁力搅拌器搅拌2h，然后在弱真空条件下用布氏漏斗过滤。将滤液转移到一个500mL的容量瓶中，加水至刻度。
2  混凝土可溶性碱含量的检测操作应符合现行国家标准《水泥化学分析方法》GB/T 176的有关规定。

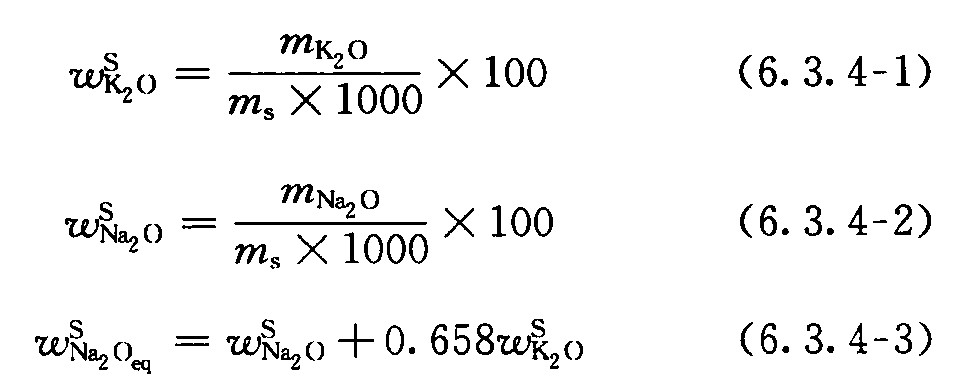

3  样品中氧化钾质量分数、氧化钠质量分数和氧化钠当量质量分数应按下列公式计算：

式中：
ωK2OS ——样品中可溶性氧化钾的质量分数（％）；
ωNa2OS ——样品中可溶性氧化钠的质量分数（％）；
ωNa2Oeq S ——样品中可溶性氧化钠的质量分数，即样品的可溶性碱含量（％）。 4  样品中氧化钠当量质量分数的检测值应以3次测试结果的平均值表示。

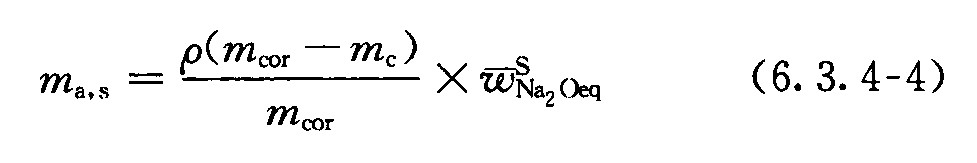

5  单位体积中混凝土中可溶性碱含量应按下式计算：
式中：
ma,s ——单位体积混凝土中的可溶性碱含量（kg）。
