6.5.1 当安定性存在疑问的水泥用于混凝土结构后或混凝土外观质量检查发现可能存在游离氧化钙不良影响时，可采取取样检验的方法检验是否存在游离氧化钙引起的潜在危害。

6.5.2 检验所用试件的制备应符合下列规定：
1  按约定抽样方法在怀疑区域钻取混凝土芯样，芯样的直径为70mm～100mm，同一部位同时钻取两个芯样，同一受检区域应取得上述混凝土芯样三组；
2  在每个芯样上截取一个无外观缺陷、厚度为10mm的薄片试件，同时将芯样加工成高径比为1.0的抗压试件，抗压试件不应存在钢筋或明显的外观缺陷。

6.5.3 试件的检测应符合下列规定：
1  将所有薄片和取自同一部位的2个抗压试件中的1个放入沸煮箱的试架上进行沸煮，调整好沸煮箱内的水位，使能保证在整个沸煮过程中都超过试件，不需中途添补试验用水，同时又能保证30min±5min内升至沸腾。将试样放在沸煮箱的试架上，在30min±5min内加热至沸，恒沸6h，关闭沸煮箱自然降至室温；
2  对沸煮过的试件进行外观检查；
3  将沸煮过的抗压试件晾置3d，并与对应的未沸煮的抗压试件同时进行抗压强度测试；

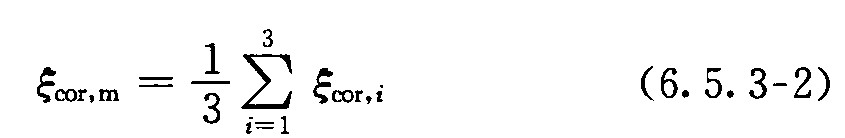

4  每组试件抗压强度变化率和所有试件抗压强度变化率的平均值应按下列公式计算：



6.5.4 当出现下列情况之一时，可判定游离氧化钙对混凝土质量有潜在危害：
1  有两个或两个以上沸煮试件(包括薄片试件和芯样试件)出现开裂、疏松或崩溃等现象；
2  试件抗压强度变化率的平均值大于30％；
3  仅有一个薄片试件出现开裂、疏松或崩溃等现象，并有一组试件抗压强度变化率大于30％。
