5.2.1 焊接材料与母材的匹配应符合设计文件的要求及国家现行标准的规定。焊接材料在使用前，应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。
检查数量：全数检查。
检验方法：检查质量证明书和烘焙记录。

5.2.2 持证焊工必须在其焊工合格证书规定的认可范围内施焊，严禁无证焊工施焊。
检查数量：全数检查。
检验方法：检查焊工合格证及其认可范围、有效期。

5.2.3 施工单位应按现行国家标准《钢结构焊接规范》GB 50661的规定进行焊接工艺评定，根据评定报告确定焊接工艺，编写焊接工艺规程并进行全过程质量控制。
检查数量：全数检查。
检验方法：检查焊接工艺评定报告，焊接工艺规程，焊接过程参数测定、记录。

5.2.4 设计要求的一、二级焊缝应进行内部缺陷的无损检测，一、二级焊缝的质量等级和检测要求应符合表5.2.4的规定。
检查数量：全数检查。
检验方法：检查超声波或射线探伤记录。

5.2.5 焊缝内部缺陷的无损检测应符合下列规定：
1　采用超声波检测时，超声波检测设备、工艺要求及缺陷评定等级应符合现行国家标准《钢结构焊接规范》GB 50661的规定；
2　当不能采用超声波探伤或对超声波检测结果有疑义时，可采用射线检测验证，射线检测技术应符合现行国家标准《焊缝无损检测　射线检测　第1部分：X和伽玛射线的胶片技术》GB/T 3323.1或《焊缝无损检测　射线检测　第2部分：使用数字化探测器的X和伽玛射线技术》GB/T 3323.2的规定，缺陷评定等级应符合现行国家标准《钢结构焊接规范》GB 50661的规定；
3　焊接球节点网架、螺栓球节点网架及圆管T、K、Y节点焊缝的超声波探伤方法及缺陷分级应符合国家和行业现行标准的有关规定。
检查数量：全数检查。
检验方法：检查超声波或射线探伤记录。

5.2.6 T形接头、十字接头、角接接头等要求焊透的对接和角接组合焊缝（图5.2.6），其加强焊脚尺寸hk不应小于t/4且不大于10mm，其允许偏差为0～4mm。

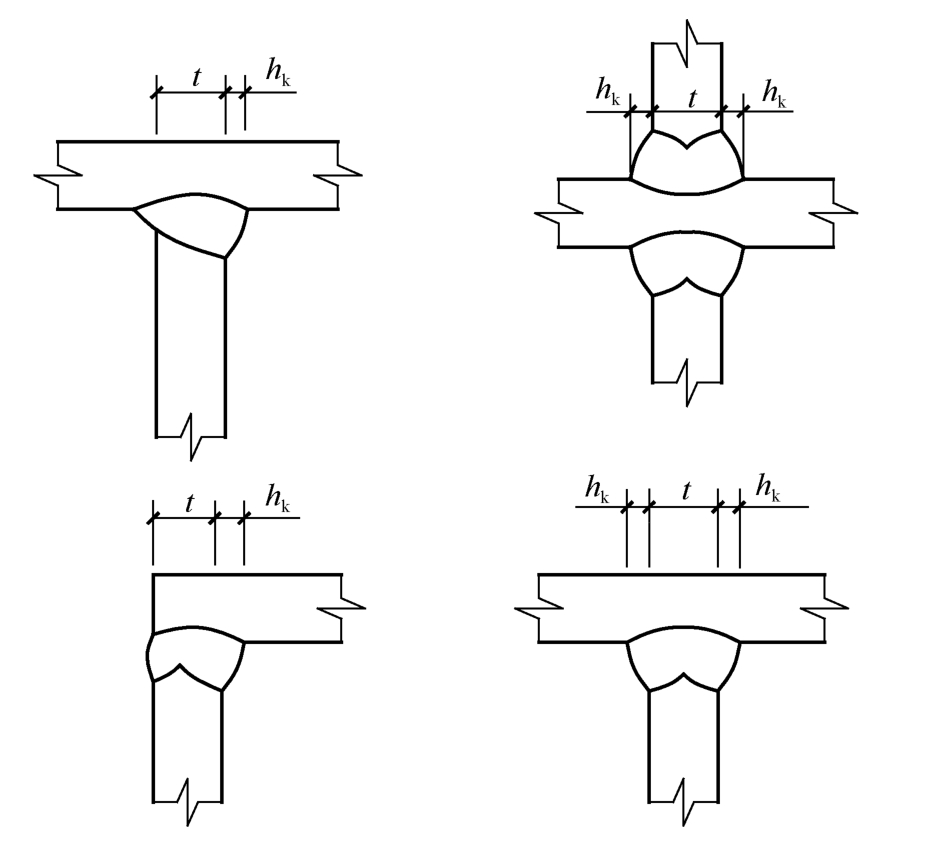

图5.2.6 对接和角接组合焊缝

5.2.7 焊缝外观质量应符合表5.2.7-1和表5.2.7-2的规定。
检查数量：承受静荷载的二级焊缝每批同类构件抽查10%，承受静荷载的一级焊缝和承受动荷载的焊缝每批同类构件抽查15%，且不应少于3件：被抽查构件中，每一类型焊缝应按条数抽查5%。且不应少于1条；每条应抽查1处，总抽查数不应少于10处。
检验方法：观察检查或使用放大镜、焊缝量规和钢尺检查，当有疲劳验算要求时，采用渗透或磁粉探伤检查。

5.2.8 焊缝外观尺寸要求应符合表5.2.8-1和表5.2.8-2的规定。
检查数量：承受静荷载的二级焊缝每批同类构件抽查10%，承受静荷载的一级焊缝和承受动荷载的焊缝每批同类构件抽查15%，且不应少于3件；被抽查构件中，每种焊缝应按条数各抽查5%，但不应少于1条；每条应抽查1处，总抽查数不应少于10处。
检验方法：用焊缝量规检查。

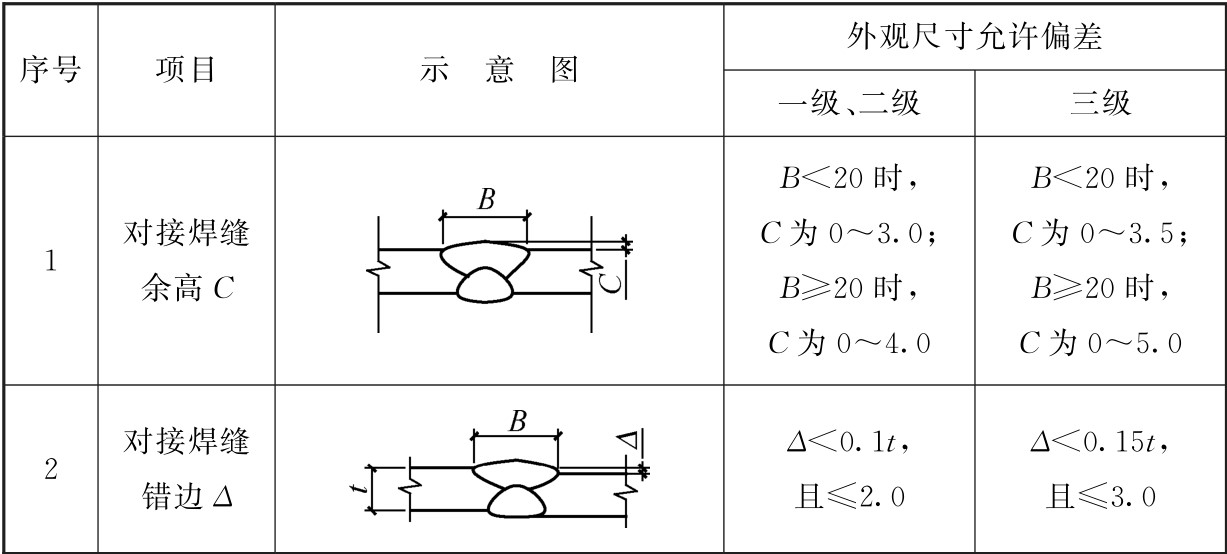

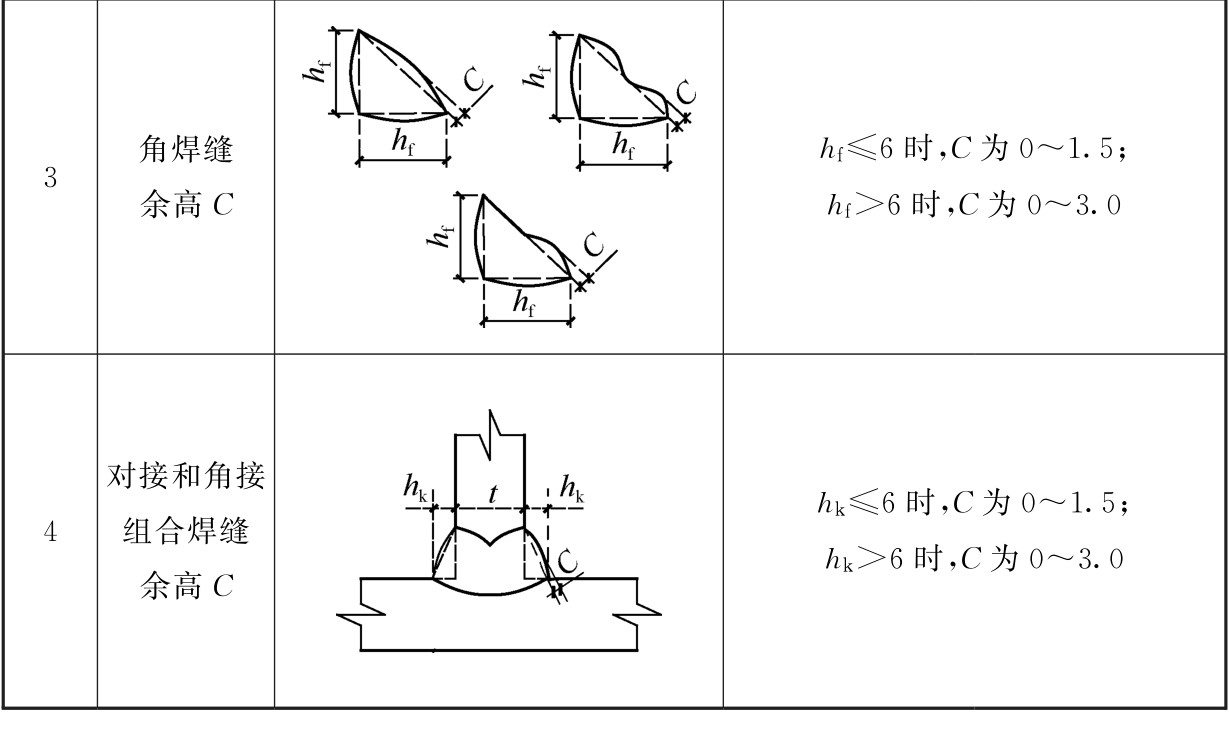

表5.2.8-1 无疲劳验算要求的钢结构对接焊缝与角焊缝外观尺寸允许偏差（mm）

5.2.9 对于需要进行预热或后热的焊缝，其预热温度或后热温度应符合国家现行标准的规定或通过焊接工艺评定确定。
检查数量：全数检查。
检验方法：检查预热或后热施工记录和焊接工艺评定报告。
