《钢结构现场检测技术标准》GB/T 50621-2010
附录C T形接头、角接接头的超声波检测

C.0.1 T形接头的超声波检测，探伤面和探头的选择应符合下列要求：
1　采用K1探头在腹板一侧作直射法和一次反射法探测焊缝及腹板侧热影响区的裂纹，如图C.0.1-1所示。
2　为探测腹板及翼板间未焊透或翼板侧焊缝下层状撕裂等缺陷，可采用直探头或斜探头在翼板外侧探测，也可在翼板内侧用K1探头作一次反射法探测，如图C.0.1-2所示。

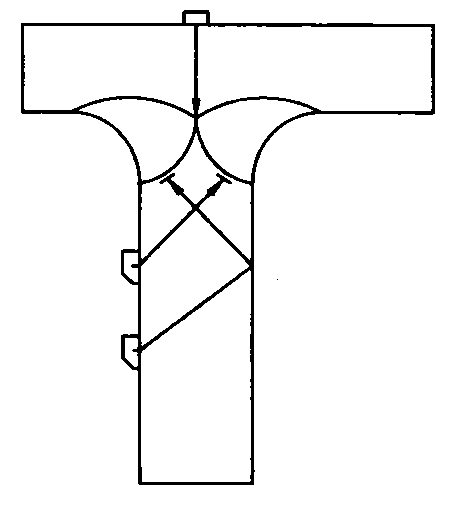

图C.0.1-1　探测焊缝与腹板侧热影响区的裂纹

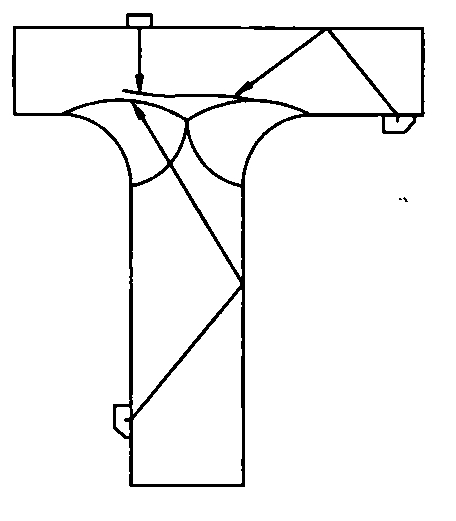

图C.0.1-2　探测腹板与翼板间未焊透或翼板侧焊缝下层状撕裂
3　T形接头检测应根据腹板厚度选择探头角度，探头选择应符合表C.0.1的规定。

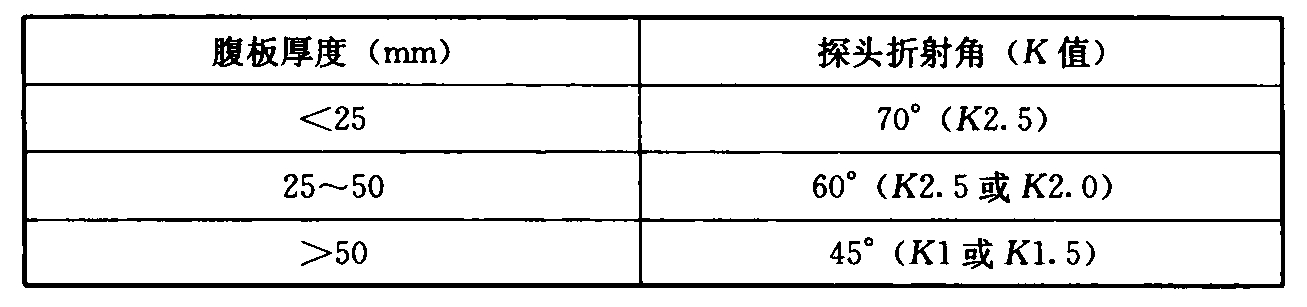

表C.0.1　不同腹板厚度选用的探头角度

C.0.2 角接接头的超声波检测，探伤面和探头的选择应符合图C.0.2和表C.0.1的要求。

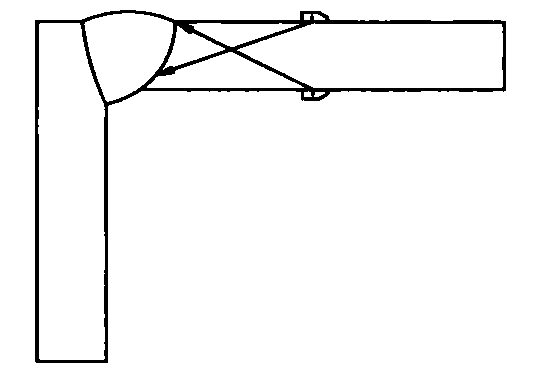

图C.0.2　角接接头的超声波检测
