B.0.1 芯样试件抗折强度测试方法可用于测定芯样试件抗折强度值。

B.0.2 芯样试件除应符合本规程第4章的有关规定外，在长向中部1/3区段内不得有表面直径超过5mm、深度超过2mm的孔洞。

B.0.3 芯样试件抗折强度试验采用的试验设备（图B.0.3）和加荷速度可按现行国家标准《普通混凝土力学性能试验方法标准》GB/T 50081中抗折强度试验的相关规定执行。

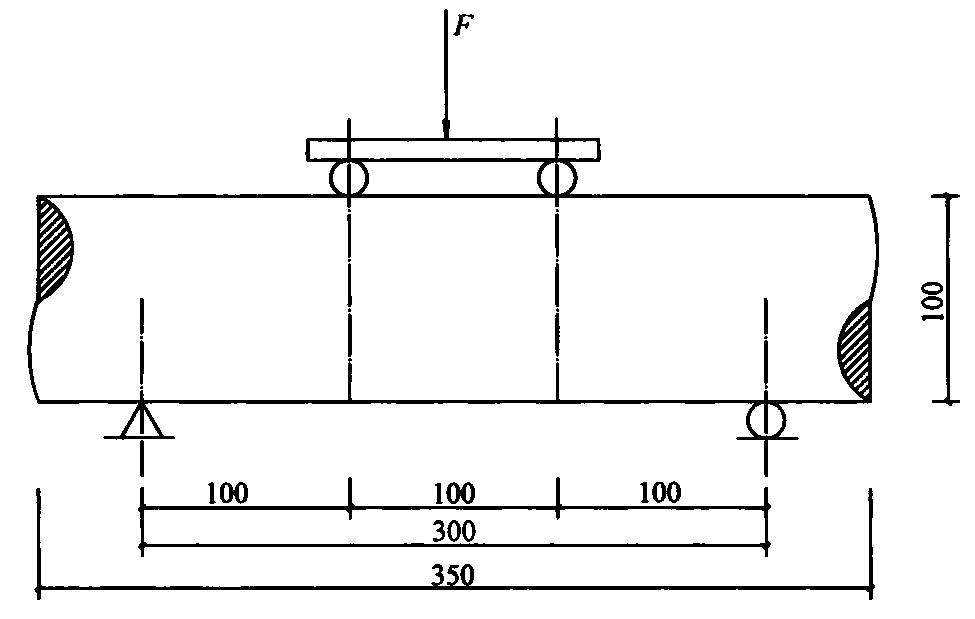

图B.0.3　抗折试验设备（单位：mm）

B.0.4 芯样试件的支座和加荷头应采用直径为20mm～40mm、长度不小于100mm的硬钢圆柱，且硬钢圆柱与芯样试件的接触点应稳定。

B.0.5 应记录芯样试件在试验破坏荷载作用下其下边缘断裂位置。

B.0.6 当芯样试件下边缘断裂位置处于两个集中荷载作用线之外，则该试件试验无效；当芯样试件下边缘断裂位置处于两个集中荷载作用线之间，则芯样试件抗折强度值可按下式计算：

B.0.7 芯样试件强度换算系数βf应为同条件养护同龄期150mm×150mm×600mm的棱柱体试件与芯样试件抗折强度的比值，应根据混凝土原材料和施工工艺情况通过试验确定。
